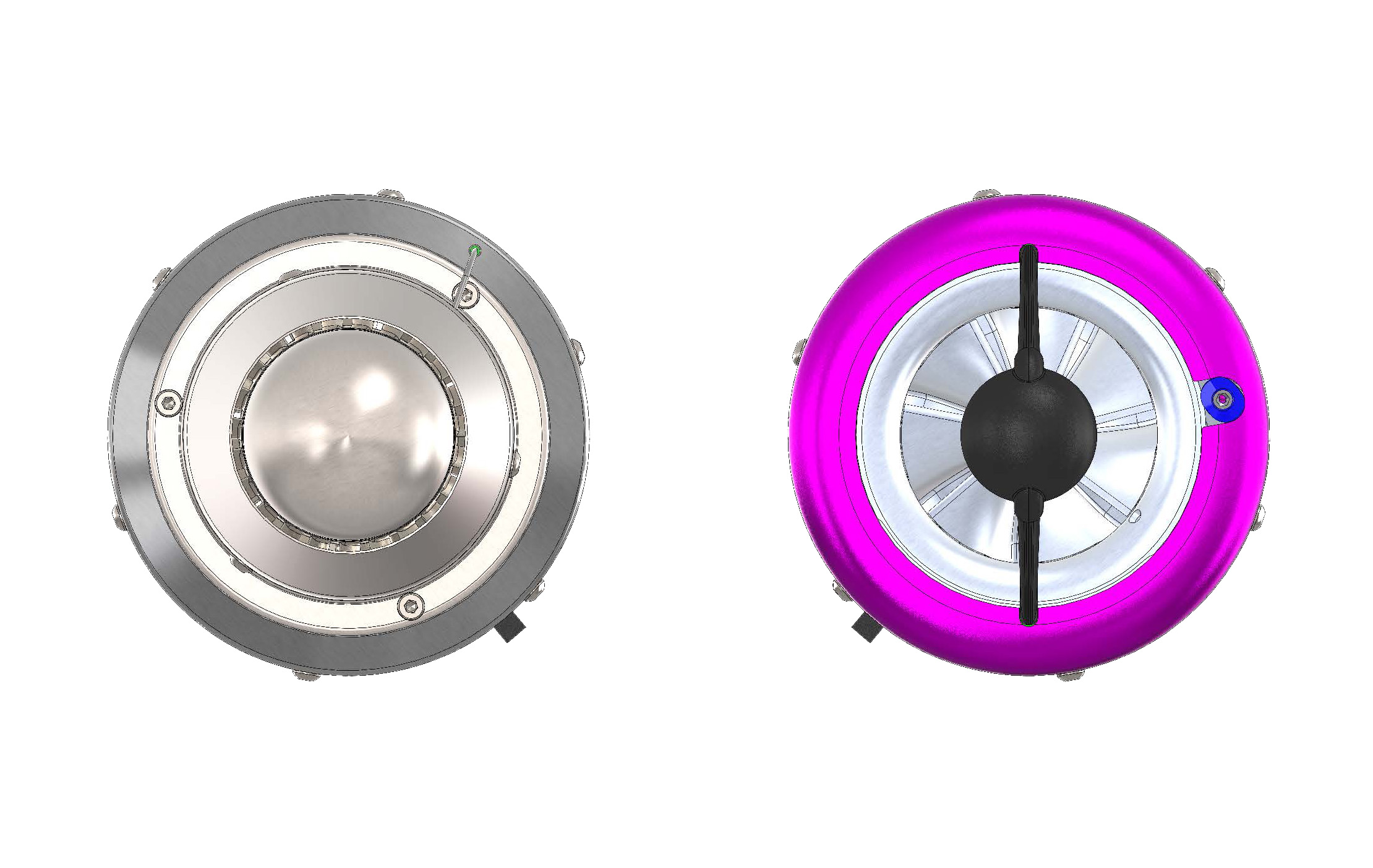

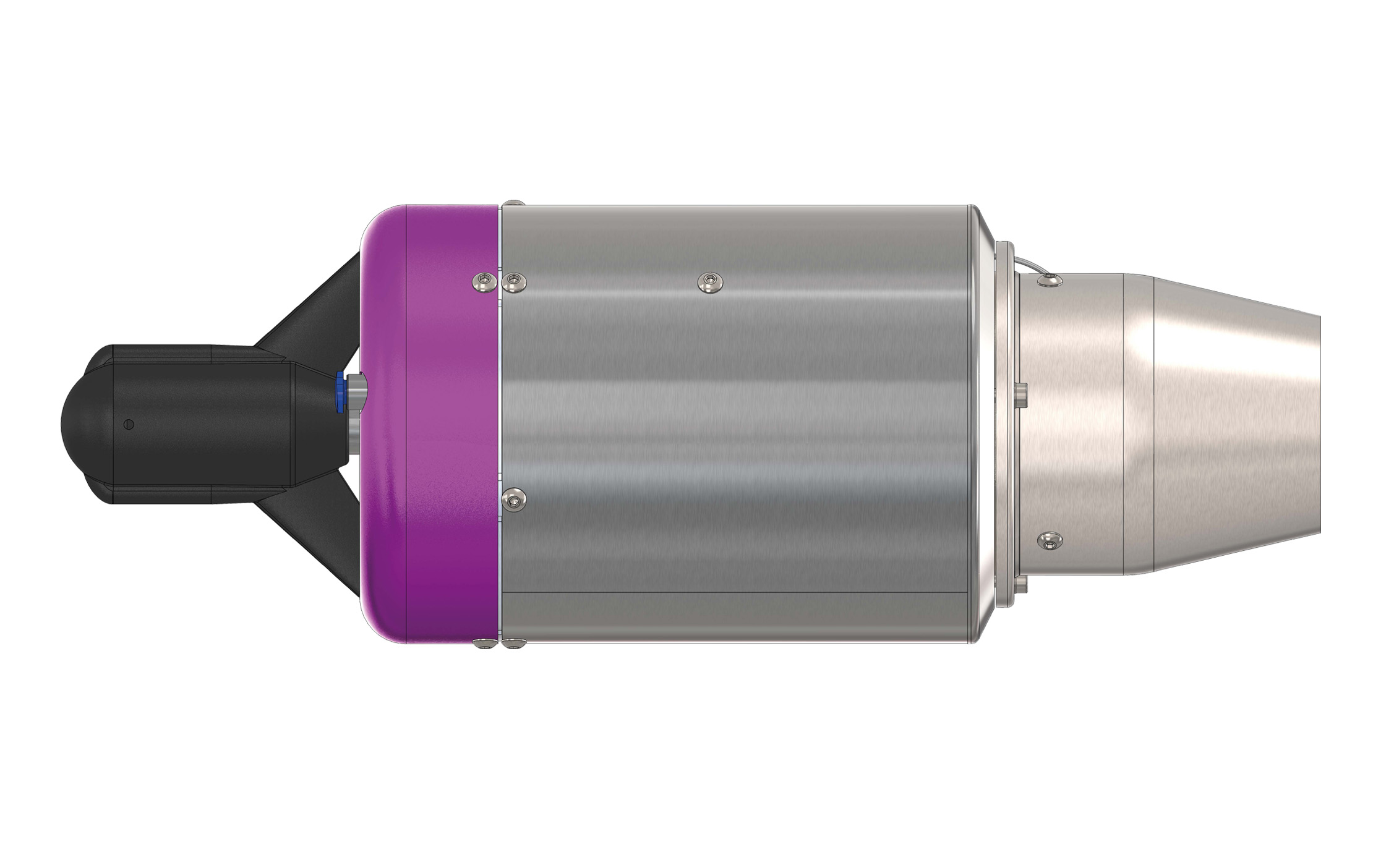

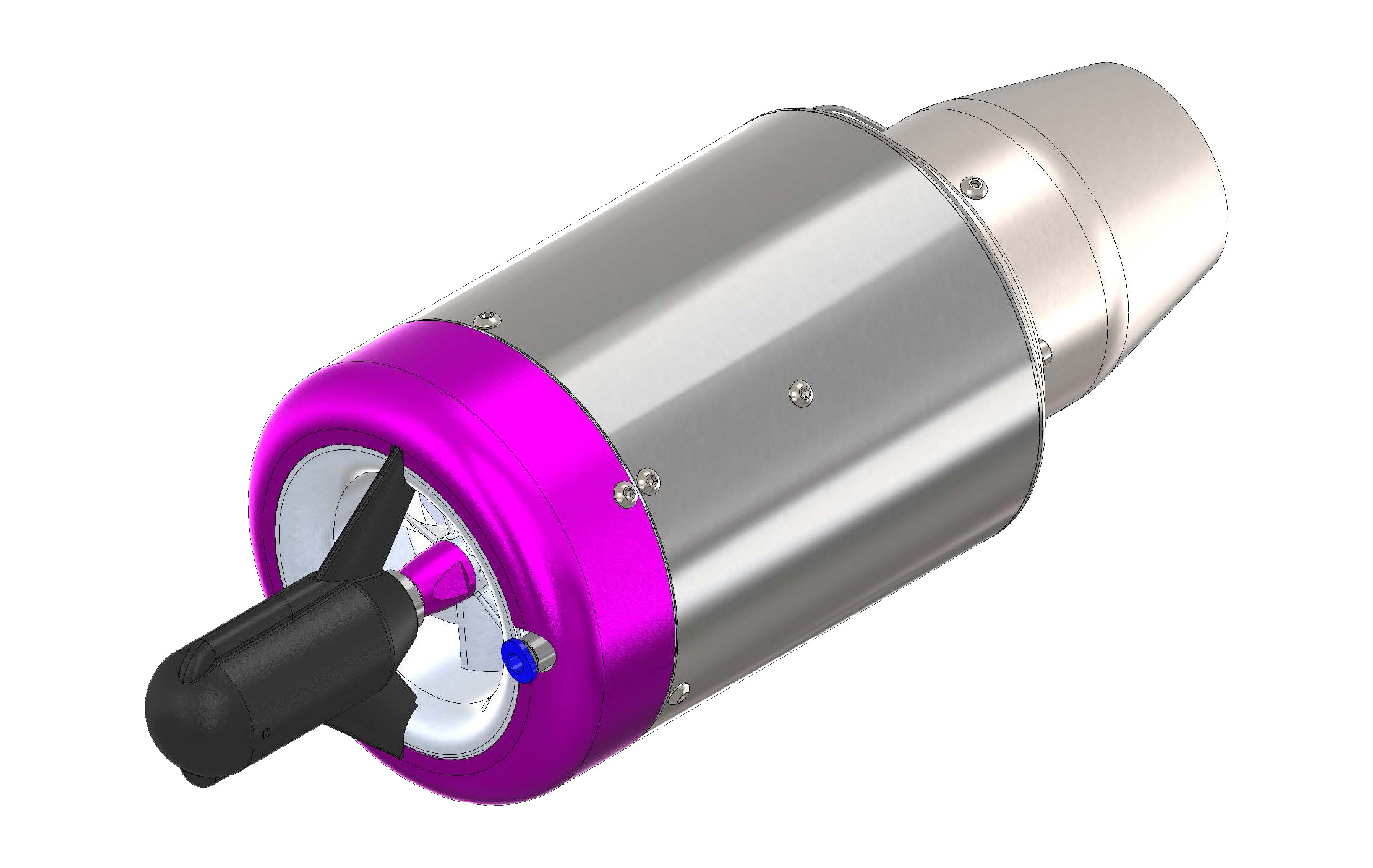

JetCat P130-RX

产品编号:71151-0000
  • JetCat RX系列涡喷发动机


    全新一代JetCat RX系列涡喷发动机对电控和油管的布线进行了进一步的优化。所有电磁阀完全集成在了发动机前壳内,只需要从油泵接出的一根油管连接发动机。



    RX系列发动机全系配备了最新的拥有全数字化总线系统的ECU V12.0,发动机只通过一根PowerBus线缆与ECU相连,除了供电电池和接收机(1-2个通道)之外,只需再连接油泵即可完成全部的布线工作。类似前代产品,ECU V12.0同样配备有多种扩展接口,可连接Mini LED I/O板、GSU、空速传感器、拉烟系统和灯光控制系统等,相关设置可通过GSU轻松完成。



    供电推荐使用3S LiFe电池,它不仅可以驱动ECU和油泵,还可同时为连接到总线系统的其他配件提供电能,例如拉烟泵或灯光控制系统。



    RX系列发动机特点:



    • JetCat 全自动启动过程
    • 针对当前飞行环境,自适应优化油门控制
    • 内部集成电磁阀和温度传感器
    • 全新JetCat ECU V12.0,集成遥测功能
    • 发动机通过JetCat总线系统,只需使用一根线缆即可与ECU相连
    • ECU具有自动断电功能(控制系统可以关闭,ECU保持通电状态直到冷却过程结束)
    • 发动机内集成ID芯片,基于JetCat总线系统与其他配件进行兼容互通
    • 内置黑匣子功能,记录运行数据
    • 通过3S LiFe电池供电(不包括在内)
    • 经过CFD优化的5轴CNC铣削加工的微型压气机
    • 燃料中5%的润滑油用于内部轴承润滑
    • 随附所有附件以进行安装和操作(不含电池)



    JetCat P130-RX发动机资料下载:

    JetCat P130-RX发动机尺寸图.pdf

    • 参数名称
      P130-RX
    • 怠速转速(1/min)
      40000
    • 最大转速(1/min)
      127000
    • 怠速推力(N)
      4
    • 最大转速推力(N)
      130
    • 排气温度(℃)
      490-720
    • 增压比
      3
    • 质量流量(kg/s)
      0.3
    • 排气速度(km/h)
      1560
    • 功率当量(KW)
      28.2
    • 最大电池充电功率(W)
      ---
    • 最大三相交流输出 功率(W)/电压(V)
      ---
    • 怠速油耗(ml / min)
      100
    • 最大转速油耗(ml / min)
      500
    • 怠速油耗(kg / min)
      0.080
    • 最大转速油耗(kg / min)
      0.400
    • 最大转速燃料消耗率SFC(kg/Nh)
      0.185
    • 重量(g)
      1326
    • 直径(mm)
      99
    • 长(包括启动电机)(mm)
      284
    • 电池推荐
      LiFePo4 3S 2000mAh
    • 燃料
      混合5%润滑油的煤油或优质柴油
    • 所有数据均在STP±3%环境下测得
      STP:标准温度和压力:15℃,1013mbar
